超硬ダイス・ガイドロール

超硬ダイス・ガイドロール

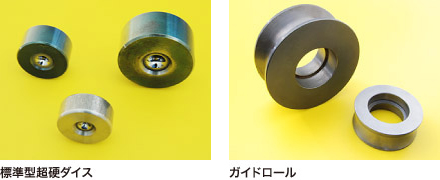

標準型超硬ダイス

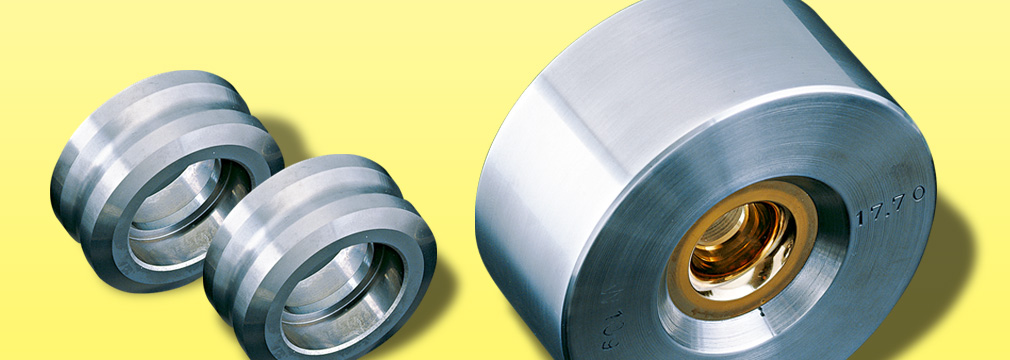

当社は創業以来超硬ダイスを生産し、長年蓄積した高い技術力で優れた耐摩耗性・靭性を兼ね備えた製品を提供し続けております。過酷な条件下の塑性加工にもその性能を十分発揮し好評を得ております。磨き前の半製品は豊富な在庫を取り揃え、最終形状はプロファイラーにて検査し、保証しているので安心です。また、ガイドロールも製作しています。

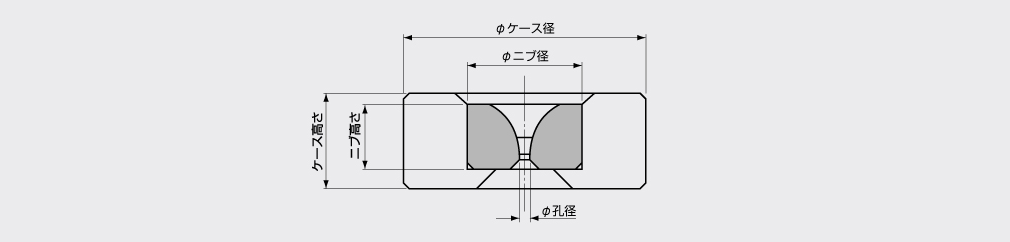

サイズ表


サイズ表
型番 孔径の範囲 D ニブ ケース
軟質材料用 硬質材料用 高さ 高さ
孔径の範囲 使用可能範囲 孔径の範囲 使用可能範囲
W102 0.7〜1.8 0.5〜2.5 0.7〜1.5 0.5〜2.0 9 6 24 12
W103 1.8〜3.0 1.0〜4.0 1.5〜2.5 1.0〜3.5 12 8 30 15
W104 3.0〜5.0 2.0〜6.0 2.5〜4.0 2.0〜5.0 15 10 42 20
W105 5.0〜7.0 3.0〜8.0 4.0〜6.0 3.0〜7.0 20 14 55 24
W106 7.0〜9.0 4.0〜10.0 6.0〜8.0 4.0〜9.0 25 18 60 28
W107 9.0〜12.0 6.0〜14.0 8.0〜10.0 6.0〜12.0 30 22 70 35
W108 12.0〜15.0 8.0〜18.0 10.0〜13.0 8.0〜15.0 35 25 85 40
W109 15.0〜18.0 10.0〜22.0 13.0〜16.0 10.0〜18.0 40 27 100 45
W110 18.0〜24.0 12.0〜28.0 16.0〜20.0 12.0〜22.0 50 30 125 50
W111 24.0〜30.0 18.0〜34.0 20.0〜26.0 18.0〜30.0 60 35 145 60

※上記サイズ以外のダイスも御注文に応じ製作いたします。

超硬ダイス・ガイドロール材種表

超硬ダイス
被削材 使用分類
記号
材 種 硬さ
(HRA)
抗折力
(GPa)
比 重
一般用 V V10 G2 92.7 2.8 14.9
V20 G3 91.1 3.2 14.9
ガイドロール
被削材 使用分類
記号
材 種 硬さ
(HRA)
抗折力
(GPa)
比 重
一般用 V V60 G6 88.3 3.6 14.1
V60 HN3 82.4 2.2 13.7
