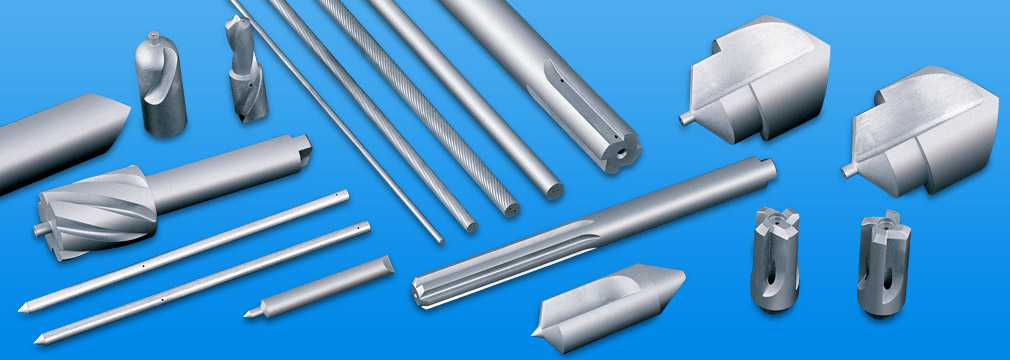

弊社の工具素材は、お客様のニーズに合わせた形状加工を行っており、取り代を少なくすることで、高能率化に貢献しています。
また、材種も各種取り揃え工具用途にあったものをご選択頂けます。
複数の枝穴加工にも対応しています。
最小径はφ0.7×30L
| 穴径 | 止まり穴長 | 貫通穴長 | 穴径サイズ |
|---|---|---|---|
| 0.8 | 70L | 140L | ー |
| 1.0〜2.4 | 190L | 320L | 0.2刻み |
| 2.6〜5.8 | 250L | 320L | 0.4刻み |
| 6.0〜11.0 | 190L | 320L | 1.0刻み |
素材にヘリカル溝加工を施すことで、溝切り加工の時間を大幅に短縮できます。
| ワーク径 | φ12〜φ45 |
|---|---|
| ワーク長 | 50〜230L |
| 溝長さ | 190Lまで |
| ネジレ角 | 40°以下 |
| ネジレ方向 | 右刃右ネジレのみ |
ストレート、8°、15°、20°、30°をご用意し、それぞれのサイズで複数の穴径、ピッチからご選択いただけます。詳細は超硬丸棒素材のページをご覧ください。
| 8°ネジレ | 20°ネジレ | ストレート穴 | |
|---|---|---|---|
| 径 | 5.8〜14.8まで 1mm間隔 |
8.8 10.8 12.8 | 5.8〜14.8まで 1mm間隔 |
| 長さ | 320L | 150L 170L | 320L |
お客様のニーズに合わせた形状加工を短納期にて対応致します。
| 径 | 長さ | 径 | 長さ |
|---|---|---|---|
| 3.7〜4.0 | 80Lまで | 12.1〜15.0 | 250Lまで |
| 4.1〜4.5 | 120Lまで | 15.1〜40.0 | 320Lまで |
| 4.6〜6.0 | 150Lまで | 40.1〜46.0 | 270Lまで |
| 6.1〜9.0 | 180Lまで | 46.1〜50.0 | 200Lまで |
| 9.1〜12.0 | 210Lまで |
| 使用分類 記号 |
材 種 | 硬さ (HRA) |
抗折力 (GPa) |
比 重 |
|---|---|---|---|---|
| K01 | KN05 | 92.6 | 2.6 | 14.8 |
| K10 | KN10 | 91.6 | 2.7 | 14.7 |
| K20 | G3 | 91.1 | 3.2 | 14.9 |
| K30 | G4 | 90.0 | 3.3 | 14.6 |
| K40 | G5 | 89.4 | 3.5 | 14.3 |
| 使用分類 記号 |
材 種 | 硬さ (HRA) |
抗折力 (GPa) |
比 重 |
|---|---|---|---|---|
| Z01 | ZN01 | 93.1 | 3.5 | 14.3 |
| Z10 | ZN15 | 92.0 | 3.0 | 14.2 |
